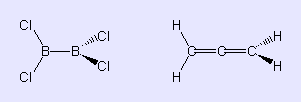

Die Symmetrien D_nd sind bei weitem nicht so häufig wie die D_nh-Symmetrien. Als einfache Beispiele nennen wir das Dibortetrachlorid B₂Cl₄ und den doppelt ungesättigten Kohlenwasserstoff Allen C₃H₄.

In beiden Molekülen sind die Molekülhälften gegeneinander um 90° verdreht. Die zweizählige Achse längs des Moleküls springt ins Auge. Dagegen macht es erfahrungsgemäß gewisse Schwierigkeiten, die beiden anderen zweizähligen Achsen zu sehen. Sie gehen durch das Zentrum des Moleküls (Mitte der B-B-Bindung im B₂Cl₄ bzw. mittleres C-Atom des Allens) und stehen zur Bildebene unter Winkeln von 45 und 135°.

D_nd-Symmetrie findet sich oft in Molekülen mit zwei gleichen, gegeneinander drehbaren Molekülhälften. Das Beispiel des Ethans mit seinen beiden gegeneinander drehbaren CH₃-Hälften wird im letzten Abschnitt des Haupttexts in großer Ausführlichkeit beschrieben; sein Grundzustand besitzt D_3d-Symmetrie. Ganz analog ist das Dimangandekacarbonyl Mn₂(CO)₁₀ (Mn-Mn). Es besteht aus zwei tetragonal-pyramidalen Hälften Mn(CO)₅, die durch eine Metall-Metall-Bindung miteinander verknüpft sind. Die beiden Molekülhälften stehen zueinander auf Lücke; insgsamt liegt also die Punktgruppe D_4d vor.
