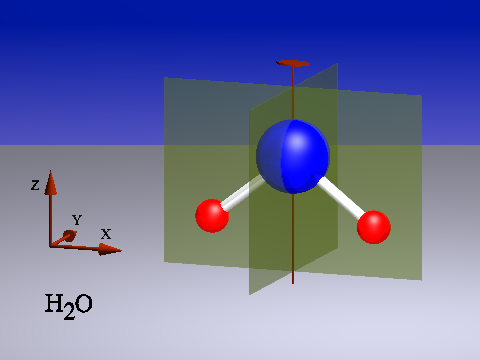

Im Abschnitt Was ist Symmetrie? haben wir das Wasser-Molekül als Beispiel benutzt. In der Abbildung sind die Symmetrieelemente gezeigt, die zweizählige Drehachse C₂ und die beiden Spiegelebenen σ_v und σ_v'.

Das Achsendreibein links im Bild erinnert uns daran, wie unser Molekül konventionell aufgestellt wird.
1) Es gibt nur eine Drehachse. Diese wird senkrecht gestellt und ist zugleich und immer die z-Achse des Achsensystems.
2) Das Molekül ist planar. Es wird in die xz-Ebene gelegt. Die xz-Ebene ist zugleich die Spiegelebene σ_v.
3) Die yz-Ebene bleibt leer und ist zugleich die Spiegelebene σ_v'.
Damit ist die Aufstellung des Moleküls vollständig definiert.
